Светодиод 1W зелёный (Uпит=3,2-3,4V) на радиаторе /42879

Светодиод 1W зелёный (Uпит=3,2-3,4V) на радиаторе

Яркие мощные светодиоды 1W – твердотельные полупроводниковые источники света с прямым напряжением от 2В до 4В и силой прямого тока до 350 мА. Световой поток при этом в зависимости от номинала варьируется от 20 лм до 120 лм, а мощность рассеивания составляет 1Вт.

Отличительными характеристиками представленных мощных светодиодов 1W являются их долговечность (срок службы достигает 50 000 ч) и низкий уровень энергопотребления. Мощные светодиоды 1W представлены несколькими вариантами цветового свечения: красный, желтый, синий, зеленый, белый или теплый белый. Цвет свечения зависит от материала используемого кристалла.

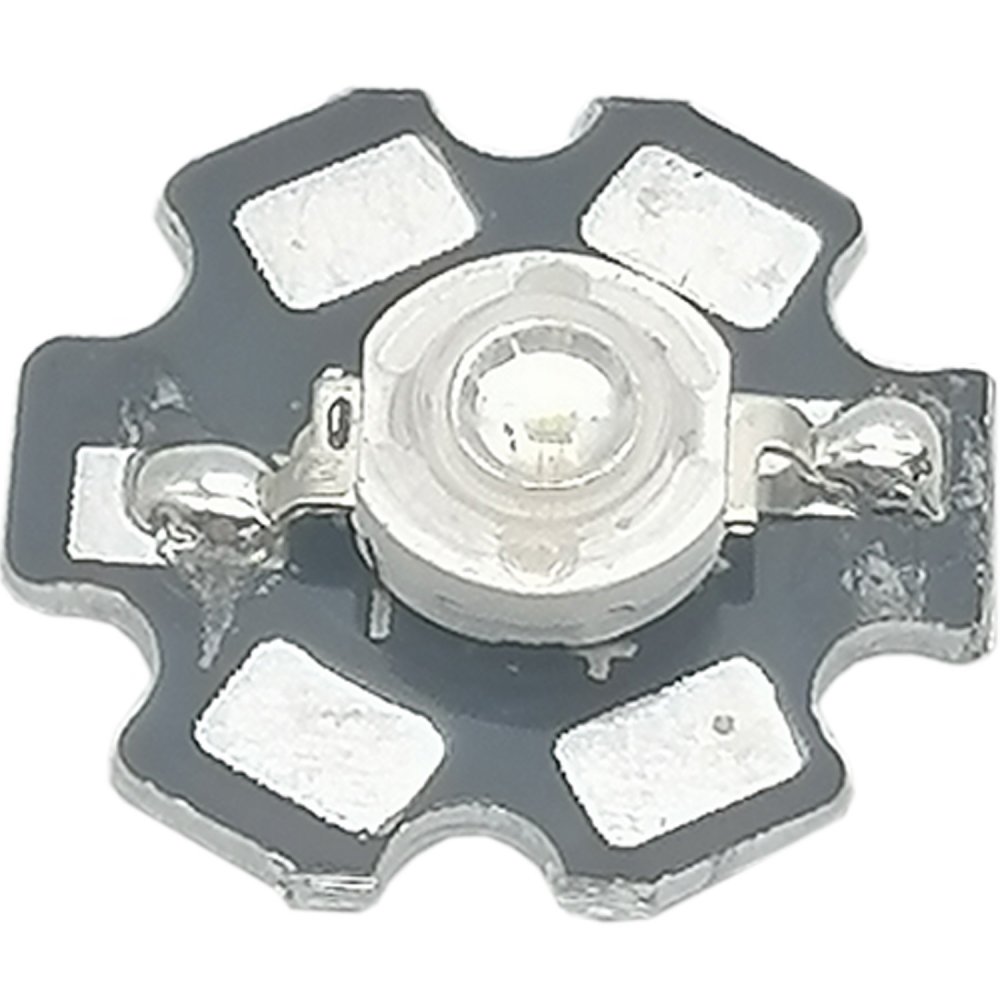

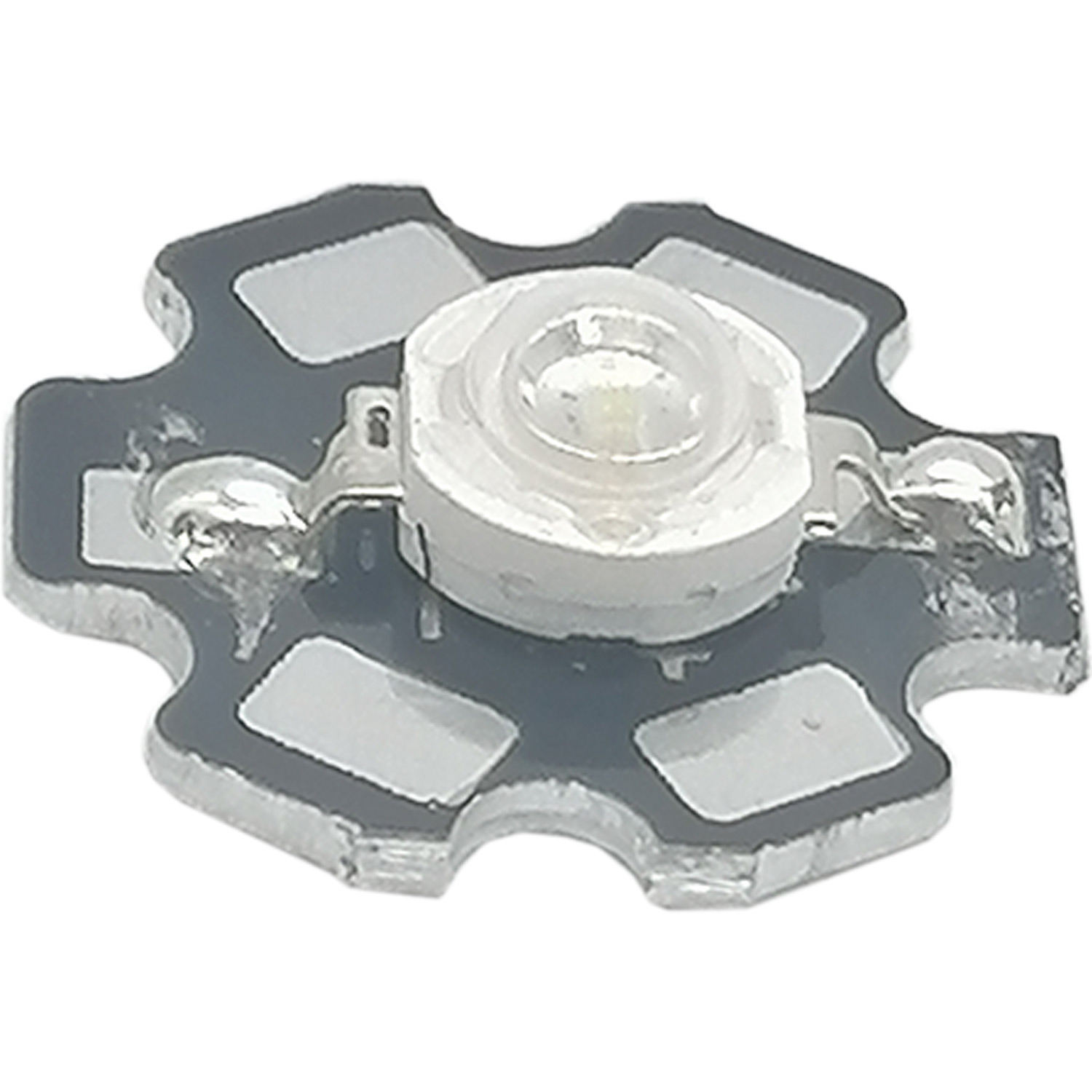

Корпус мощных светодиодов 1W изготавливается из термоустойчивого пластика, линза – из прозрачной эпоксидной смолы. В качестве дополнительного теплоотвода используются алюминиевые подложки (так называемая плата для мощных светодиодов) в виде "звезды" ("Star") или большие круглые подложки с возможностью одновременного монтажа нескольких светодиодов.

Светодиоды без подложки называются "Emitter". Поскольку процесс эксплуатации мощных светодиодов сопровождается рассеиванием тепла, что может привести к неработоспособности элементов, необходимо использовать дополнительное радиаторное охлаждение. Подключение мощных светодиодов 1W выполняется с учетом полярности (катод и анод визуально маркируются на корпусе).

Питание мощных светодиодов подается через ограничительный стабилизатор тока – драйверы питания или резисторы. Резистор при этом подключается на каждую цепочку последовательно соединенных светодиодов. Повышенная рабочая температура среды составляет не более +80°С, пониженная рабочая температура – не ниже -40°С. Угол свечения широкий – 120°.

Применение мощных светодиодов 1W довольно разнообразное – от устройств полноценного освещения до подсветки аквариумов и оранжерей. Таким образом, мощные светодиоды 1W эксплуатируются в качестве светоизлучающих источников в различных устройствах освещения и декоративно-красочной подсветки: уличное освещение, светодиодные лампы, автолампы, светодиодные прожекторы и фонарики, индикаторы приборной панели, наружная реклама, автодорожные знаки, светофоры, интерьерное и ландшафтное оформление зданий, искусственная подсветка бассейнов, аквариумов, оранжерей (используется спектр излучения, оптимальный для развития растений, аквариумных жителей и водорослей) и многое другое.

Характеристики:

Прямой ток (IFM): 350 мА
Прямой пульсирующий ток (IFPM): 800 мА
Обратное напряжение (VR): 5 В
Мощность рассеивания (PD): 1 Вт
Угол рассеивания света: 120°
Тип линзы светодиода: Прозрачная
Рабочая температура (TOPR): -40°С – +80°С
Температура хранения (TSTG): -40°С – +100°С
Температура пайки (TSOL): 260°С
