Конструктор генератора сигналов XR2206, 1Hz-1MHz

Артикул: 65285

Подробнее

495 руб./шт

Есть в наличии (1)

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Наличие

Описание

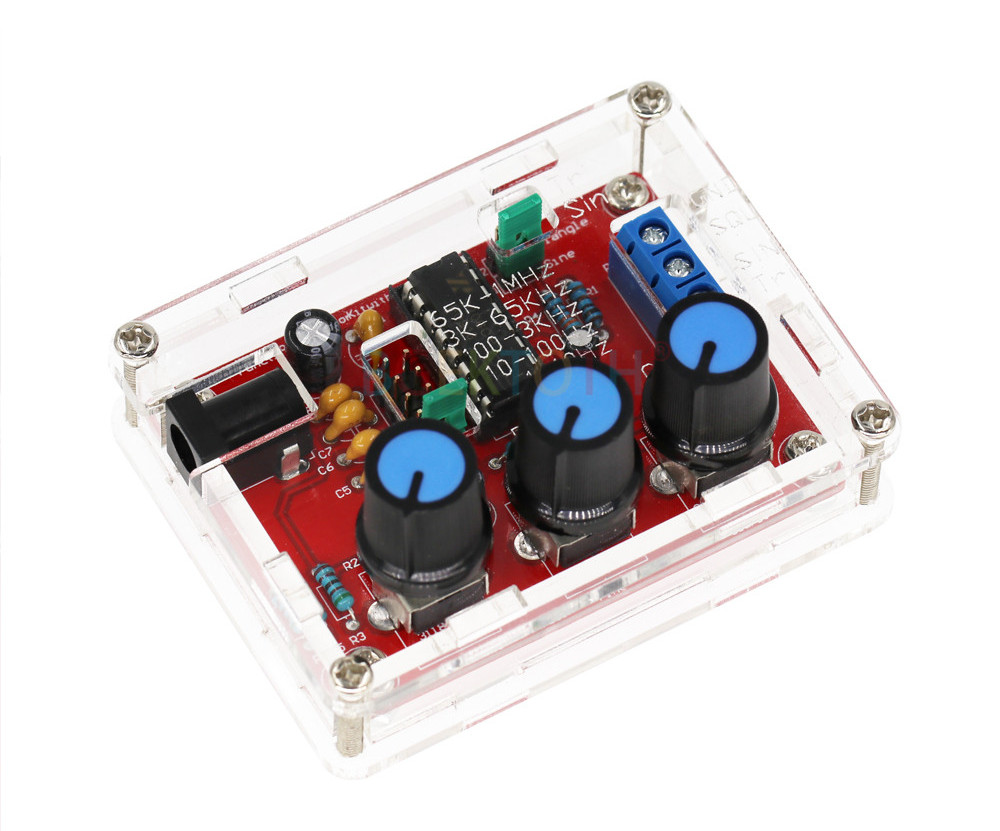

XR2206 генератор сигналов 1Hz -1MHz (конструктор)

Аналоговый функциональный генератор синусоидальных, треугольных и прямоугольных сигналов в диапазоне частот от 1Гц до 1МГц для применения в радиолюбительской практике.

Основой схемы генератора сигналов является чип XR2206. Напряжение питания - 9...15В, амплитуда выходного сигнала - до 3В (синус/треугольник) и до 8В - меандр.

Настройка частоты выполняется двумя резисторами - "грубая" - Coarse и "точная" - Fine настройка, а также джампером выбора диапазона частот. Всего таких диапазонов пять:

1-10 Гц
10-100 Гц
100 Гц - 3 кГц
3 кГц - 65 кГц
65 кГц - 1 МГц

Выходной разём:

GND - земля, т.е. "общий" провод
SQU - выход прямоугольных импульсов
SIN / Tri - синусоидальные или треугольные импульсы. Выбор типа сигнала на этом пине осуществляется джампером Tri / Sin
Амплитуда выходного сигнала для синусоиды и треугольника регулируется переменным резистором Amp. Амплитуда меандра не регулируется.

Характеристики:

Диапазон генерируемых частот 1Гц до 1МГц
Амплитуда p-to-p синус / треугольник 0...3 В
Амплитуда p-to-p прямоугольник 8 В
Напряжение питания 9...15 В
Выходное сопротивление 600 Ом
Размер по корпусу 71х54х17 мм

Комплектация:

1x функциональный генератор сигналов на базе XR2206
1х корпус из оргстекла
