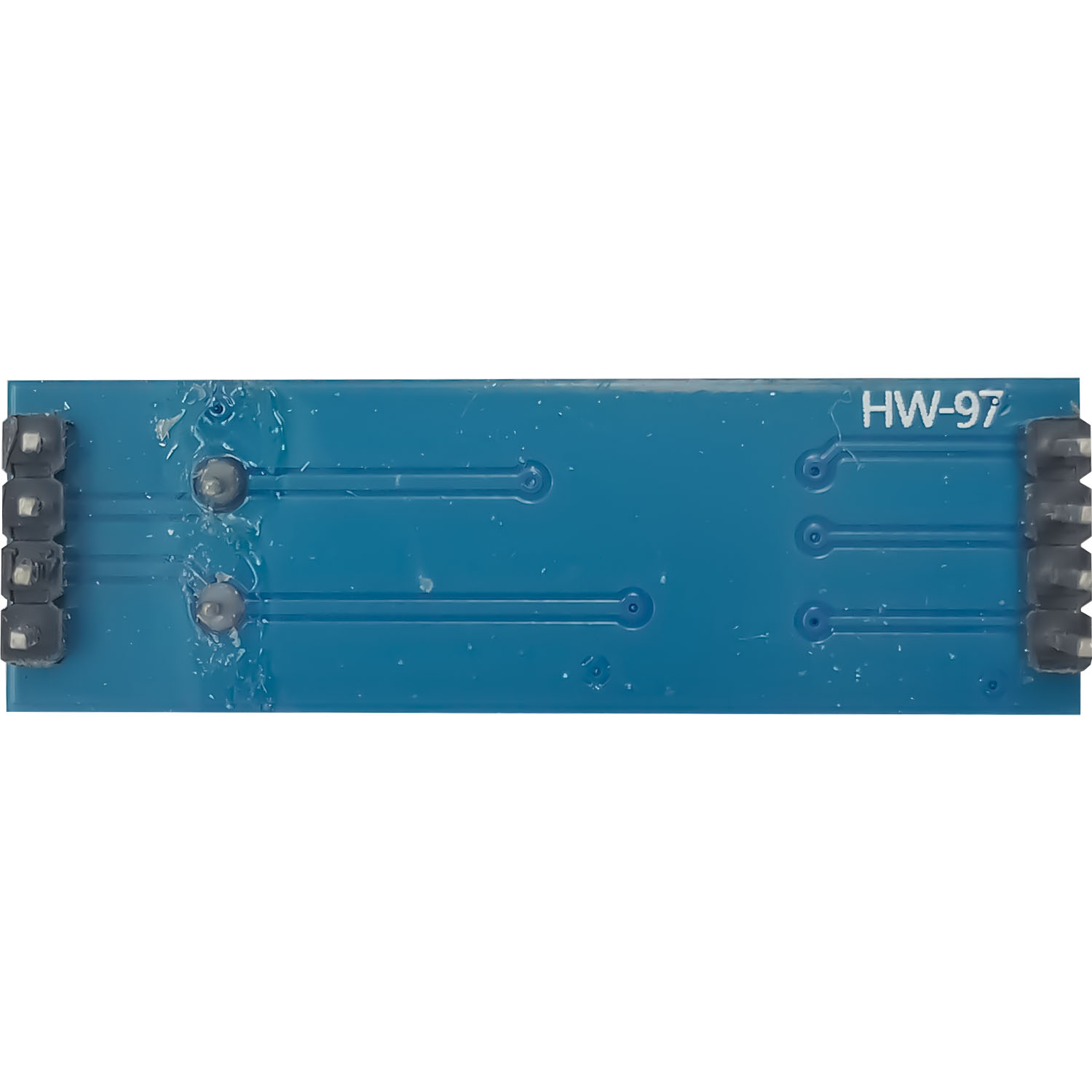

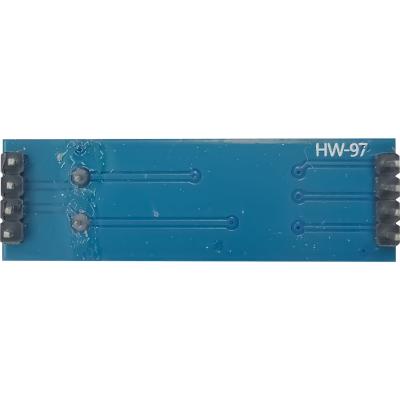

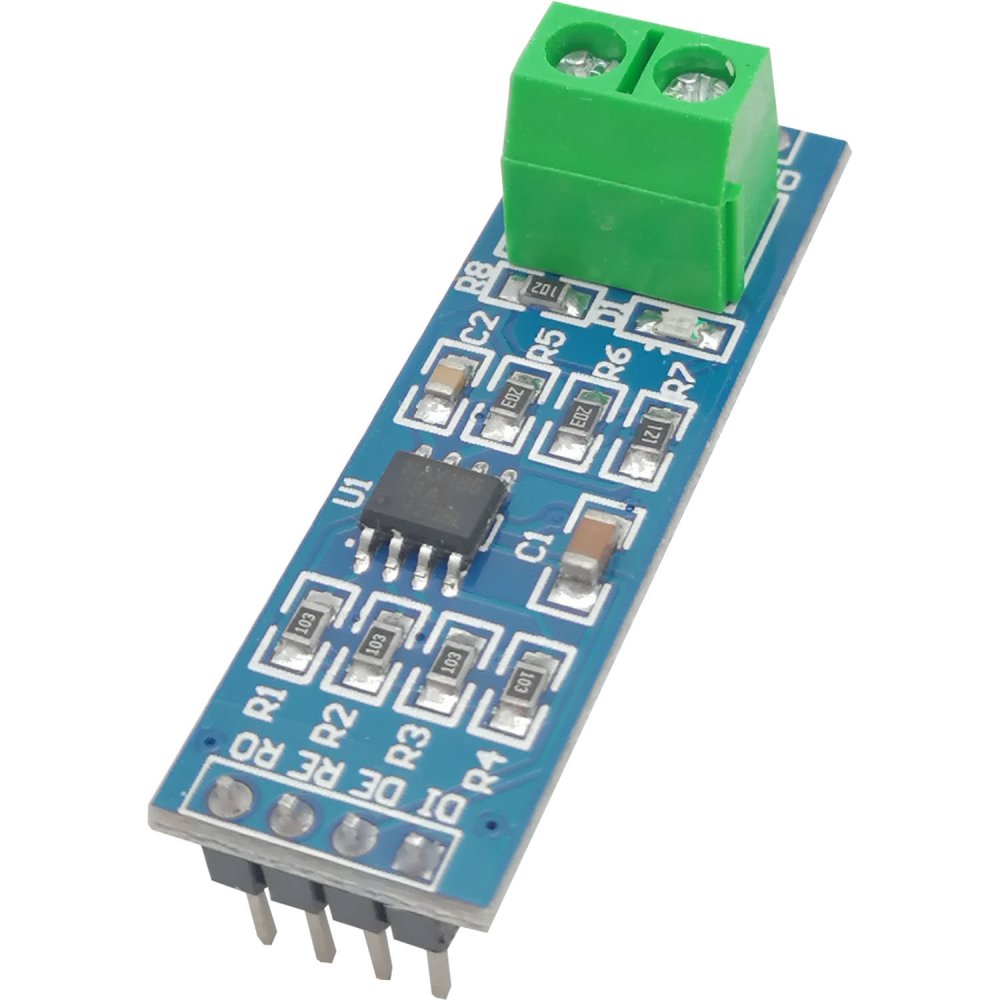

Модуль согласования сигналов MAX485, TTL-RS485 /3473/

Преобразователь (или конвертер) TTL на RS-485 на микросхеме MAX485. Модуль преобразования сигналов TTL в RS-485.
Конвертирующий модуль на базе чипа MAX485 — предназначен для преобразования сигналов TTL (Transistor-Transistor Logic - транзисторно-транзисторная логика) шины UART (Universal Asynchronous Receiver-Transmitter - универсальный асинхронный приёмопередатчик) в стандарт RS485 (Recommended Standard 485 - рекомендуемый стандарт 485) и обратно.

Данный модуль позволяет передавать данные между устройствами на большие расстояния (до 1200 м). Передача данных осуществляется по двум проводам (витая пара). Стандарт RS485 позволяет подключать несколько конвертирующих модулей (устройств) к одной шине, но предусматривает их работу только в полудуплексном режиме. То есть, одновременно передавать данные может только одно устройство на шине. Модуль не требуется отключать от шины UART, при загрузке скетчей.

Характеристики
Габариты: 44x14x20 мм
Рабочее напряжение: 5 В
Потребляемый ток: < 10 мА
Ток потребляемый в режиме ожидания: < 5 мА
Частота передачи данных: <2,5 Мбит/с
Рабочая температура: 0 ... 70 °С
Вес: 5 г.

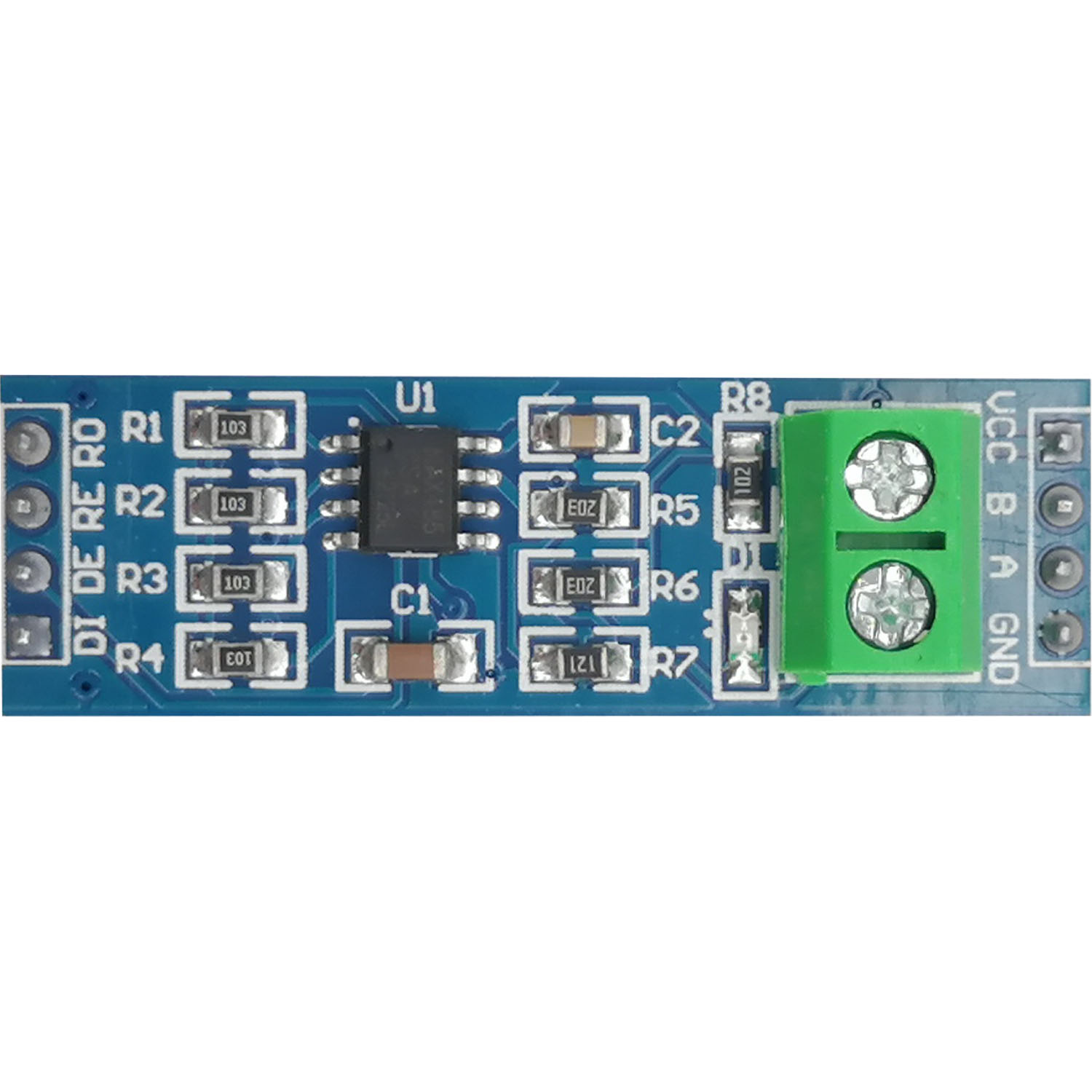

Модуль подключается к аппаратной шине UART:


Конвертирующий модуль
DI (Driver Input - вход передатчика)
RO (Receiver Out - выход приёмника)
Vcc (Voltage constant current - напряжение постоянного тока)
GND (GrouND - земля)
DE (Driver Enable - разрешение работы передатчика)
~RE (Receiver Enable - разрешение работы приёмника)
Наличие логической «1» на входе DE разрешает работу передатчика.
Наличие логического «0» на входе ~RE разрешает работу приёмника.
